TS-C-1型航空障碍灯1路控制器

一、控制系统及航空障碍灯技术参数

1、控制系统参数

2、光控器技术参数

3、航空障碍灯技术参数

二、控制系统及航空障碍灯的安装和接线方法

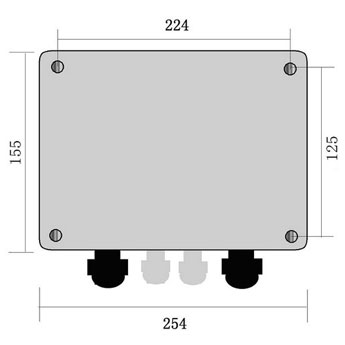

1、控制器的安装和接线方法

● 拧下控制器盖板上的螺丝，拿下盖板，露出接线端子排。

● 用4 颗M5×20mm的螺丝将控制器固定到铁塔上。

● 将AC 220V电源线从控制器上标有“AC 220V”的防水接头穿入，接到控制器内标有“L、N、GND”的端子上，并拧紧防水接头。

● 将光控器电缆线从控制器上标有“光控器”的防水接头穿入，接到控制器内标有“Photocell +/－”的端子上，并拧紧防水接头。

● 将故障报警电缆线从控制器上标有“故障报警”的防水接头穿入，接到控制器内标有“Alarm output”的端子上，并拧紧防水接头，接线无极性。

● 将与航空障碍灯连接的电缆线从控制器上标有“航空障碍灯”的防水接头穿入，接到控制器内标有“O.B. light +/－”的端子上，并拧紧防水接头。

2、光控制器的安装和接线方法

● 用4颗M3×20mm 的螺丝将光控器固定在室外阳光可照射的位置。

● 拧下光控器盖板上的螺丝，将从控制器接出的电缆线穿过防水接头，对照光控器盖板内的接线图示将“+”、“－”极性接好，

● 检查光控器内部与控制器内的部“+”、“－”极性是否一致。

● 检查无误，测试正常后，盖上盖板，拧紧螺丝。

3、航空障碍灯的安装和接线方法

● 用4颗M8×50mm 的螺栓将航空障碍灯固定到铁塔的航灯支架上。

● 根据航空障碍灯上的接线图，将从控制器引出的电缆线接到相应的对接端子上，并用钳子夹紧。

● 检查航空障碍灯内的“+”、“－”极性是否与控制器上的“+”、“－”极性一致。

● 通电检测航空障碍灯的工作状态，工作正常后，将航灯电缆线的对接端子推入灯体上的防水接头内，并拧紧防水接头。

4、工作状态测试方法

● 接入AC 220V电源后，将漏电保护器上的开关打到“ON”的位置，用黑色物体盖住光控器（代表黑夜），航空灯启动工作（常亮），取下黑色物体（代表白天），航空障碍灯关闭。

● 航空障碍灯的工作方式：白天自动关闭，夜晚自动启动（常亮）。

三、注意事项

● 注意检查航空障碍灯与控制器相连的电缆线，其“+”、“－”极性是否一致，如果“+”、“－”极接错，灯将不工作，将“+”、“－”极调换接好即可。

● 注意检查光控器与控制器相连的电缆线，其“+”、“－”极性是否一致，如果“+”、“－”极接错，航空障碍灯在白天无法关闭，一直工作，将“+”、“－”极调换接好即可。

● 切勿将AC 220V 电源线接入“L、N、GND”以外的接线端子上，以免损坏电路。

● 漏电开关会因出现漏电或电路短路事故而自动关闭，同时漏电保护按钮将弹出，在重新合上开关前，应先将蓝色按钮按下去。
